Cara Setting Jaringan Di Virtualbox | Host Dan Internal Jaringan

Written By Reza Bulan on Kamis, 21 Februari 2013 | Kamis, Februari 21, 2013

Hai sobat blogger semua kali ini saya rezatkc.blogspot.com ingin menshare ilmu tentang cara setting jaringan virtualbox
tapi sebelum itu apakah virtualbox itu ?
pasti sobat bertanya2 apa itu ?

Virtualbox adalah sebuah mesin virtual dimana kita dan menjalankan sebuah sistem operasi tanpa harus menggu sistem operasi lainnya dan virtualbox juga sangat membantu jika kita tidak mempuya PC yang ingin kita coba sesuai dengan namanya virtualbox.

langsung saja kita menuju cara setting jaringan via virtualbox


# Komputer Asli  > (Host-Only-Adapter) < Komputer Virtual 1 > (Internal Network) <Komputer Virtual 2 > (Internal Network) < Komputer Virtual 3

 untuk lebih jelasnya kita dapat melihat sistem topologi berikut ini


Tujuan dari jaringan diatas adalah Client Windows XP harus dapat mengakses seluruh layanan yang ada di Server Debian maupun layanan Router Debian termasuk koneksi Internet. tapi yang saya akan bahas hanya bagaimana cara setting NIC (Network Interface Card) dalam semua komputer VirtualBox yang berada pada jaringan tersebut.

Berikut cara yang harus dilakukan untuk mengatur NIC Virtual semua komputer yang ada dalam jaringan tersebut :

1. Setting NIC Virtual Komputer Asl

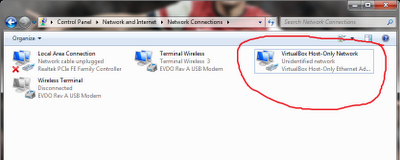

Masuk ke menu network connections, sehingga tampil seperti gambar berikut


* Kemudian pilih adapter VirtualBox-Host-Only Network
* Setelah itu, setting ip address seperti biasa seperti yang anda inginkan misal yang punya saya sbb :



Untuk memastikan sudah terkonfigurasi cek menggunakan perintah ipconfig di cmd
2. Setting NIC Router Debian Virtual (Komputer Virtual 1)
       *Jalankan Aplikasi VirtualBox sehingga tampil  SO yang sudah anda install, misal punya saya sbb :

* Pilih Debian Router (Komputer Virtual 1 milik anda), dan pilih pada menu SettingNetwork sehingga tampil sbb:


Pastikan Enable,
* Attachted to : Host-only Adapter
* Name : VirtualBox-Host-Only Ethernet Adapter, agar adapter pertama (eth0)dari mesin VirtualBox * Debian router bisa berhubungan dengan adapter VirualBox PC Asli.
* Kemudian setting adapter 2 seperti berikut :


* Pastikan Enable,
* Attachted to : Internal Network
* Name : intnet, agar adapter kedua (eth1) dari mesin VirtualBox Debian router bisa berhubungan dengan adapter Mesin VirualBox Debian Server (Komputer Virtual 2).
* Klik OK
* Sekarang aturlah IP Address pada Komputer Debian Router (Komputer Virtual 1), misal :


* Kemudian lakukan pengujian konektivitas dengan cara Ping dari PC Asli ke Debian Router Virtual.

3.  Setting NIC Server Debian Virtual (Komputer Virtual 2)
    * Jalankan Aplikasi VirtualBox sehingga tampil  SO yang sudah anda install, misal punya saya sbb :



* Pilih Debian Server (Komputer Virtual 2 milik anda), dan pilih pada menu SettingNetwork sehingga tampil sbb:


* Pastikan Enable,
* Attachted to : Internal Network
* Name : intnet, agar adapter pertama (eth0) mesin VirtualBox Debian Server bisa berhubungan dengan adapter Mesin VirualBox Debian Router (Komputer Virtual 1).
* Kemudian setting adapter 2 seperti berikut :


* Pastikan Enable,
* Attachted to : Internal Network
* Name : intnet, agar adapter kedua (eth1) dari mesin VirtualBox Debian Server bisa berhubungan dengan adapter Mesin VirualBox Client Windows XP (Komputer Virtual 3).
* Klik OK
* Sekarang aturlah IP Address pada Komputer Debian Server (Komputer Virtual 2), misal :



* Kemudian lakukan pengujian konektivitas dengan cara Ping dari PC Server ke Debian Router Virtual atau Sebaliknya.

4.  Setting NIC Client Windows XP (Komputer Virtual 3)
   * Pastikan Enable,
   * Attachted to : Internal Network
   * Name : intnet, agar adapter pertama (eth0) dari mesin Client Windows XP VirtualBox bisa
      berhubungan dengan adapter Mesin VirualBox Debian Server (Komputer Virtual 2).
   * Klik OK
   * Sekarang aturlah IP Address pada Komputer Client Windows XP VirtualBox(Komputer Virtual 3)
   * Kemudian lakukan pengujian konektivitas dengan cara Ping dari KomputerClient Windows XP
     VirtualBox ke PC Server Debian VirtualBox

NB: SEKIAN DAN TERIMA KASIH KALAU SOBAT ADA YANG TIDAK MENGERTI HARAP KOMENTAR DI BAWAH POSTINGAN INI
SARAN DAN KRITIKAN SAYA TUNGGU
JANGAN LUPA JUGA FOLLOW MY BLOGGER
